Entrées générales
Référence SIA : (60−10)°C utilisé pour la normalisation du volume
journalier
Besoins en eau chaude
| # | Type (DATA) | Unité | Qté | Valeur | L/j / unité | Volume journalier ECS L/j (60°C) |
Énergie ECS kWh/j |
|---|---|---|---|---|---|---|---|
| TOTAL | 0 | 0 | |||||
Astuce : garde « Moyenne » pour le volume journalier. Utilise « Pointe » si tu veux une approche plus
conservatrice dès le départ.
Prédimensionnement
Prédimensionnement du chauffe-eau : volume journalier corrigé → volume de
commande → volume
initial.
% à rajouter au volume d'ECS journalier pour faire face aux
pertes thermiques. 1,25 est
une bonne valeur de base. Augmenter si l'installation est mal isolée)
Chauffage + ECS en parallèle : 1
cycle/j (durée 4–6 h)
Si arrêt chauffage pendant la recharge d'ECS :
Bâtiment bien isolé / inertie élevée, pas d’abaissement nuit : 2 cycles/j (durée 2–3 h)
Abaissement nuit : 1 cycle/j (durée 4–6 h)
PAC dédiée ECS : choisir cycles pour viser un volume standard, durée totale < 6 h/j
Auto-calcul selon Fig 13 SIA 385-2
Fsto = 1,25 si échangeur interne.
Enclenchement par
horloge et déclenchement par sonde T
Fsto = 1,25 si échangeur interne. Enclenchement et déclenchement par une selue sonde T
Fsto = 1,25 si échangeur interne. Enclenchement et déclenchement par deux sondes T séparées
Fsto = 1,1 si échangeur externe. Enclenchement et déclenchement par deux sondes T séparées
Fsto = 1 si échangeur. Enclenchement par sonde T dans accu et déclenchement par sonde T dans conduite avant
pompe de charge
| Élément | Valeur | Unité | Note |
|---|
Pertes thermiques
Calcul des pertes thermiques du chauffe-eau, des conduites de circulation et
des points de
soutirage.
Pertes thermiques du chauffe-eau
| Poste | Valeur | Unité | Référence / formule |
|---|
Pertes thermiques des conduites de circulation
T eau conduite de 57°C - T local traversé de 20°C pour zones
chauffées et 15°C pour
zones non chauffées
| Élément | Dext (mm) | kWh/m (table 4) | Longueur (m) | kWh/j |
|---|
Note : les pertes de conduites sont calculées selon l’étude détaillée (tableau 4).
Pertes thermiques des points de soutirage
| Poste | Valeur | Unité | Formule |
|---|
Besoins totaux
Énergie totale pour ECS
0
kWh/j
Pertes thermiques du chauffe-eau
0
kWh/j
Pertes thermiques des conduites
0
kWh/j
Pertes thermiques de soutirage
0
kWh/j
Besoins totaux pour la production d’ECS
0
kWh/j
Nouveau volume d’eau à préparer
0
l
Volume final du chauffe-eau
Calcul du volume de commande du chauffe-eau final et du volume du
chauffe-eau final (SIA 385-2).
Les paramètres n (cycles) et Fsto sont repris du tableau « Prédimensionnement ».
| Poste | Valeur | Unité | Formule / note |
|---|
Chauffe-eau de volumes différents (répartition)
Activer
Active ce mode si les chauffe-eau n'ont pas tous le même
volume (ex. 4'000 + 3'000 +
2'000 l). Le volume total est alors la somme des (Qté × Volume).
Calcul de puissance et besoins énergétiques
Calcul de la puissance à fournir par cycle de recharge et des besoins
énergétiques annuels (SIA
385-2). Les paramètres n (cycles) et Fsto sont repris du tableau « Prédimensionnement ».
Marge appliquée à la puissance du générateur :
Pinstaller =
Pgénérateur · (1 + marge). Valeur de base : 10%.
| Poste | Valeur | Unité | Formule / note |
|---|
Puissance thermique à installer
0
kW
Besoins de chaleur annuels pour l'ECS
0
kWh/an

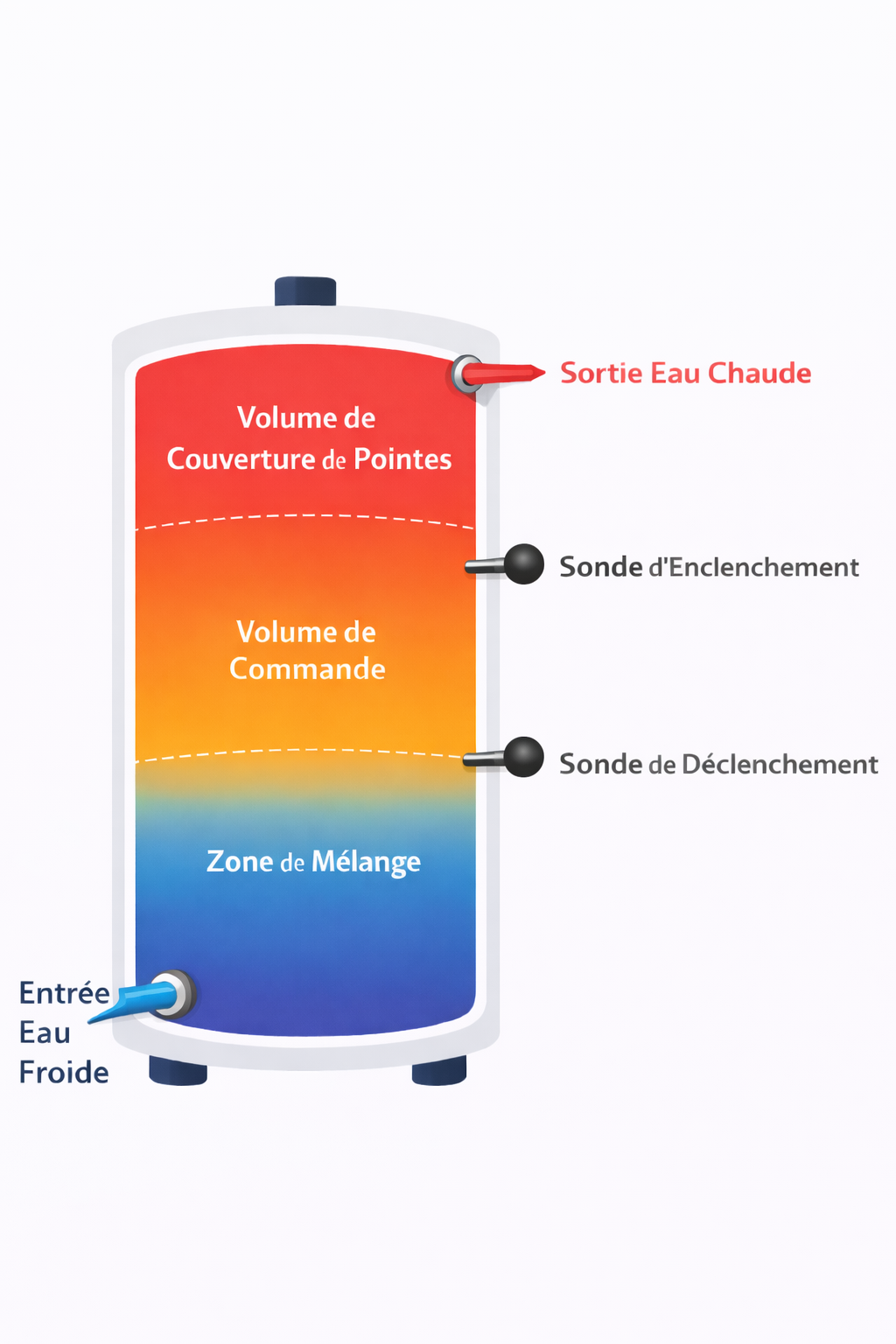

Synthèse
Synthèse visuelle des volumes, du chauffe-eau final et de la puissance à
installer.
|
Volume de couverture de pointes final
0
l
Volume de commande final
0
l
Zone de mélange
0
l
|
Volume total (n × Vcommercial)
0
l
Nombre de chauffe-eau
0
—
Volume commercial / chauffe-eau
0
l
|
Puissance thermique à installer
0
kW
Besoins de chaleur annuels pour l'ECS
0
kWh/an
|
